ตัวปรับระยะหย่อนของรถบรรทุก: ประเภท ฟังก์ชั่น และคู่มือการบำรุงรักษา

สิ่งที่ตัวปรับหย่อนรถบรรทุกทำได้จริง

รถบรรทุก ตัวปรับความหย่อน คือตัวเชื่อมทางกลระหว่างก้านกระทุ้งห้องเบรกลมและเพลาลูกเบี้ยวเบรก เมื่อผู้ขับขี่ใช้เบรก อากาศอัดจะดันก้านกระทุ้งออกไปด้านนอก และระบบปรับระยะหย่อนจะแปลงแรงเชิงเส้นนั้นให้เป็นแรงบิดในการหมุนที่หมุน S-cam เพื่อบังคับให้ฝักเบรกแนบกับดรัม หากไม่มีตัวปรับระยะหย่อนที่ทำงานอย่างเหมาะสม ระยะชักของห้องเบรกก็จะสูญเปล่า - ยางเบรกไม่เคยสัมผัสกับดรัมจนสุด ระยะหยุดรถจะเพิ่มขึ้น และรถอาจไม่ผ่านการตรวจสอบริมถนนทันที

คำว่า "หย่อน" หมายถึงระยะห่างเล็กน้อยที่ต้องมีระหว่างผ้าเบรกและดรัมเมื่อปล่อยเบรก เมื่อวัสดุบุผิวสึกหรอ ช่องว่างนั้นก็จะเพิ่มขึ้น งานของตัวปรับระยะหย่อน ไม่ว่าจะทำด้วยตนเองโดยช่างเทคนิคหรือโดยอัตโนมัติโดยกลไกภายใน ก็คือรักษาระยะห่างนั้นให้อยู่ในข้อมูลจำเพาะ เพื่อให้มีแรงเบรกเต็มที่ทุกครั้งที่เหยียบลง

ระยะชักสูงสุดของห้องเบรกที่กฎหมายกำหนดในอเมริกาเหนือภายใต้กฎระเบียบ FMCSA จะกำหนดโดยขนาดห้องเบรก สำหรับห้องเบรก แบบที่ 30 ขีดจำกัดนั้นคือ 2 นิ้ว (51 มม.) เกินกว่านั้นและรถก็เลิกให้บริการ ตัวปรับระยะหย่อนที่ไม่สามารถปรับ ยึด หรือชำรุดเป็นหนึ่งในสาเหตุที่พบบ่อยที่สุดที่ทำให้รถบรรทุกเพื่อการพาณิชย์ไม่ผ่านการตรวจสอบริมถนนระดับ 1

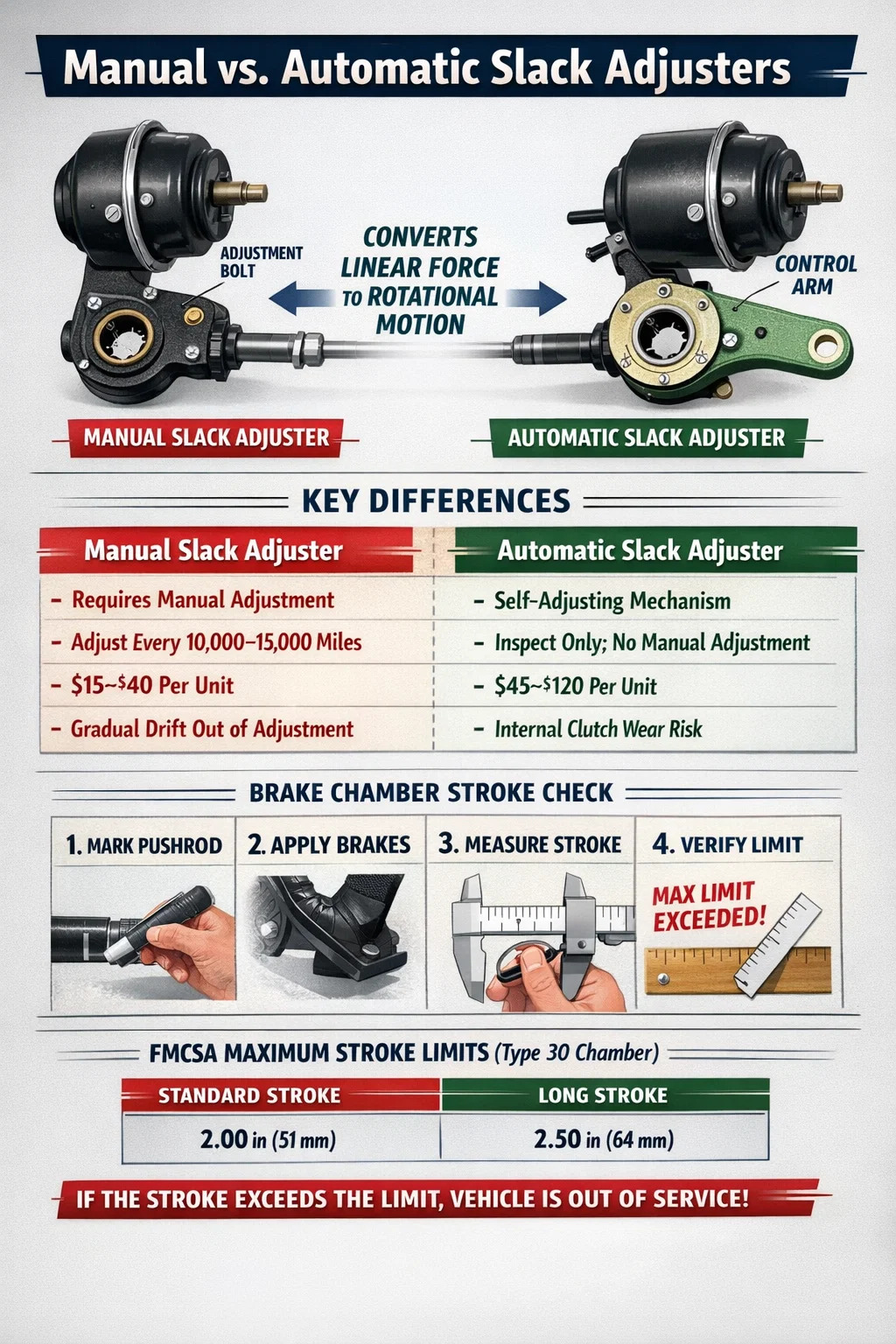

ตัวปรับหย่อนแบบแมนนวลกับแบบอัตโนมัติ: ความแตกต่างหลัก

ปัจจุบันมีการใช้ตัวปรับระยะหย่อนสองประเภทหลักๆ ในรถบรรทุกเพื่อการพาณิชย์: ตัวปรับระยะหย่อนแบบแมนนวลและตัวปรับระยะหย่อนอัตโนมัติ (ASA) แต่ละประเภทมีหลักการทำงาน ข้อกำหนดในการบำรุงรักษา และประวัติด้านกฎระเบียบที่แตกต่างกัน

ตัวปรับหย่อนแบบแมนนวล

ตัวปรับระยะหย่อนแบบแมนนวลต้องการให้ช่างเทคนิคหมุนสลักเกลียวปรับทางกายภาพ ซึ่งโดยทั่วไปจะเป็นข้อต่อหกเหลี่ยมขนาด 9/16 นิ้ว เพื่อหมุนเฟืองตัวหนอนภายในตัวปรับและเปลี่ยนตำแหน่งของเพลาลูกเบี้ยวเบรก ไม่มีกลไกการแก้ไขตนเอง หากคนขับหรือทีมบำรุงรักษากลุ่มรถไม่ปฏิบัติตามช่วงการตรวจสอบที่กำหนด การปรับจะคลาดเคลื่อนจากข้อกำหนดเฉพาะเมื่อซับในสึกหรอ ในการปฏิบัติการระยะทางไกล สิ่งนี้สามารถเกิดขึ้นได้ภายในหนึ่งสัปดาห์ของการบริการ

หน่วยแบบแมนนวลนั้นง่ายต่อการผลิตและมีราคาถูกกว่าต่อเพลา พวกเขายังคงให้บริการกับรถพ่วงรุ่นเก่าและอุปกรณ์พิเศษบางอย่าง แต่ กฎระเบียบ FMCSA กำหนดให้มีตัวปรับระยะหย่อนอัตโนมัติในรถยนต์ที่ใช้เบรกลมที่ผลิตใหม่ทั้งหมดตั้งแต่วันที่ 20 ตุลาคม 1994 ซึ่งหมายความว่ากองเรือที่ใช้งานอยู่ส่วนใหญ่บรรทุก ASA มานานกว่า 30 ปี

ตัวปรับความหย่อนอัตโนมัติ

ตัวปรับระยะหย่อนอัตโนมัติใช้กลไกคลัตช์ทางเดียวภายใน เฟืองตัวหนอน และแขนควบคุมที่ตรวจจับจังหวะห้องเครื่องจริงระหว่างการเบรกแต่ละครั้ง เมื่อระยะชักเกินเกณฑ์ที่ตั้งไว้ หมุดภายในจะหมุนเฟืองตัวหนอนเพิ่มขึ้น เพลาลูกเบี้ยวจะเคลื่อนไปข้างหน้าและลดระยะห่างจากซับในถึงดรัม สิ่งนี้จะเกิดขึ้นอย่างต่อเนื่องและอัตโนมัติระหว่างการทำงานปกติ โดยไม่ต้องอาศัยข้อมูลจากช่างเทคนิค

จุดสำคัญที่ผู้ขับขี่หลายคนเข้าใจผิด: ASA ไม่ได้ขจัดความจำเป็นในการตรวจสอบ ช่วยลดความจำเป็นในการปรับด้วยตนเองเป็นประจำ หาก ASA ปรับตัวเองอยู่ตลอดเวลาและยังคงไม่สามารถรักษาระยะชักให้อยู่ภายในขีดจำกัดได้ นั่นอาจเป็นอาการของผ้าบุที่สึกหรอ บุชเพลาลูกเบี้ยวยึด ดรัมเบรกร้าว หรือตัวปรับผิดพลาด ไม่ใช่สัญญาณว่าช่างเทคนิคจำเป็นต้องหมุนโบลต์ปรับอีกครั้ง

วิธีตรวจสอบการปรับตัวปรับหย่อน: วิธี Push-Rod Stroke

วิธีการมาตรฐานในการตรวจสอบการปรับตัวปรับระยะหย่อนคือการวัดระยะชักของห้องเบรก ซึ่งไม่จำเป็นต้องถอดส่วนประกอบใดๆ ออก — เป็นขั้นตอนการวัดที่ช่างเทคนิคหรือไดรเวอร์ที่มีคุณสมบัติเหมาะสมซึ่งมีเครื่องมือพื้นฐานสามารถทำได้

1. หนุนล้อแล้วปล่อยเบรกจอดรถ
2. ทำเครื่องหมายก้านกระทุ้งที่ด้านหน้าห้องเบรกด้วยชอล์กหรือปากกาสี
3. ให้ผู้ช่วยใช้แรงดันเบรกบริการประมาณ 90 psi (หรือใช้เครื่องมือใช้งานเบรก)
4. วัดระยะทางที่ก้านกระทุ้งเคลื่อนที่จากเครื่องหมายเดิมไปยังตำแหน่งที่ใช้
5. เปรียบเทียบการวัดกับตารางขีดจำกัดระยะชัก FMCSA สำหรับประเภทและขนาดห้องเพาะเลี้ยงเฉพาะ
6. ปล่อยเบรกและยืนยันว่าก้านกระทุ้งถอยกลับจนสุด ก้านกระทุ้งที่ดึงกลับไม่สุดแสดงว่าเบรกลากหรือสปริงดึงกลับที่ถูกยึด ซึ่งเป็นปัญหาที่แยกจากกันแต่ก็ร้ายแรงพอๆ กัน

ขีดจำกัดจังหวะประเภทห้องทั่วไปสำหรับการอ้างอิง:

ระบุประเภทห้องเพาะเลี้ยงที่ประทับบนตัวห้องเสมอก่อนเปรียบเทียบการวัด การใช้ขีดจำกัดการอ้างอิงที่ไม่ถูกต้องถือเป็นข้อผิดพลาดที่พบบ่อยและมีค่าใช้จ่ายสูงในระหว่างการตรวจสอบก่อนการเดินทาง

วิธีปรับ Slack Adjuster ด้วยตนเองอย่างถูกต้อง

การปรับแบบแมนนวลจะใช้กับรถยนต์ที่มีตัวปรับระยะหย่อนแบบแมนนวลเป็นหลัก และเพื่อการตั้งค่าการปรับเริ่มต้นใหม่หลังจากติดตั้งตัวปรับระยะหย่อนอัตโนมัติตัวใหม่ ไม่ใช่ — และไม่สามารถระบุได้ชัดเจนเพียงพอ — เป็นขั้นตอนการบำรุงรักษาตามปกติสำหรับ ASA ที่ให้บริการอยู่แล้ว การปรับ ASA ที่ให้บริการด้วยตนเองซ้ำๆ จะช่วยปกปิดปัญหาที่ซ่อนอยู่และเป็นการละเมิดหลักปฏิบัติในการบำรุงรักษาเบรกที่เหมาะสม

ขั้นตอนการปรับแต่งสำหรับตัวปรับระยะหย่อนแบบแมนนวล

1. ปล่อยเบรกจอดรถและหนุนล้อให้แน่น
2. ค้นหาสลักเกลียวปรับบนตัวปรับระยะหย่อน ในการออกแบบในอเมริกาเหนือส่วนใหญ่ จะหันหน้าไปทางด้านนอกเพื่อให้เข้าถึงได้
3. ถอยการปรับเล็กน้อยโดยหมุนสลักเกลียวทวนเข็มนาฬิกา (คลาย) เพื่อยืนยันว่าไม่ได้ยึดเฟืองตัวหนอน
4. หมุนสลักเกลียวปรับตามเข็มนาฬิกาเพื่อเลื่อนยางเบรกไปทางดรัมจนกระทั่งคุณรู้สึกถึงแรงต้าน — ตอนนี้รองเท้าสัมผัสกับดรัมแล้ว
5. ถอดโบลต์ออกหนึ่งในสี่ถึงครึ่งแล้วหมุนทวนเข็มนาฬิกาเพื่อสร้างระยะห่างในการวิ่งที่ถูกต้อง ล้อควรหมุนได้อย่างอิสระด้วยมือโดยมีการลากเล็กน้อย
6. กดและปล่อยเบรกบริการหลายๆ ครั้ง และวัดจังหวะก้านกระทุ้งอีกครั้งเพื่อยืนยันว่าอยู่ภายในขีดจำกัด
7. ตรวจสอบว่าล้อหมุนได้อย่างอิสระหลังจากปล่อยเบรก หากไม่เป็นเช่นนั้น แสดงว่าเบรกกำลังลาก — ถอยห่างจากการปรับเพิ่มเติม

เป้าหมายคือจังหวะกระทุ้งของ ระหว่าง 3/4 นิ้ว และขีดจำกัดสูงสุดที่ใช้บังคับ สำหรับประเภทห้อง ระยะชักที่สั้นเกินไป — ต่ำกว่า 3/4 นิ้ว — บ่งบอกว่ารองเท้าขี่อยู่ใกล้ดรัมมากเกินไป และอาจทำให้เบรกลาก สะสมความร้อน และผ้าซับในสึกหรอก่อนเวลาอันควร

สัญญาณของตัวปรับหย่อนที่ล้มเหลวหรือล้มเหลว

ความล้มเหลวของตัวปรับความหย่อนไม่ได้ประกาศตัวเองอย่างมากเสมอไป ในหลายกรณี การเสื่อมสภาพจะค่อยเป็นค่อยไป โดยปรากฏเป็นการละเมิดการตรวจสอบริมถนนเป็นอันดับแรก แทนที่จะเป็นเหตุการณ์เบรกกะทันหัน การรู้สัญญาณเตือนช่วยให้กลุ่มยานพาหนะตรวจพบปัญหาได้ก่อนที่จะกลายเป็นการละเมิดการให้บริการหรือแย่กว่านั้น

• จังหวะของก้านกระทุ้งมากเกินไป: ตัวบ่งชี้ที่ตรงที่สุด หากการวัดระยะชักเข้าใกล้หรือเกินขีดจำกัดทางกฎหมายอย่างต่อเนื่องทั้งๆ ที่ ASA ใช้งานอยู่ คลัตช์ภายในของตัวปรับน่าจะสึกเกินระยะการทำงาน
• การลากเบรกและความร้อน: ASA ที่ปรับมากเกินไป — เลื่อนรองเท้าไปทางถังมากเกินไป — ทำให้เกิดการสัมผัสบางส่วนอย่างต่อเนื่อง ปลายล้อร้อน ซับในสึกหรอก่อนเวลาอันควร และในกรณีร้ายแรง ดรัมแตกหรือซีลล้อล้มเหลวตามมา อุณหภูมิพื้นผิวดรัมที่สูงกว่า 300°F (149°C) ที่เหลือเป็นตัวบ่งชี้ที่ชัดเจนของการลากเบรก
• การดึงรถขณะเบรก: หากด้านหนึ่งของเพลามีตัวปรับระยะหย่อนที่ไม่ได้ปรับ และอีกด้านอยู่ภายในข้อกำหนด แรงเบรกจะไม่เท่ากัน รถบรรทุกดึงไปด้านข้างด้วยแรงเบรกที่มากขึ้น ภาวะนี้แย่ลงเมื่อพื้นผิวลื่น
• การกัดกร่อนที่มองเห็นได้หรือหมุดปิ๊นยึด: การเชื่อมต่อระหว่างเคลวิสก้านกระทุ้งและรูปรับระยะหย่อนถือเป็นกับดักการกัดกร่อน หมุดยึดหมายความว่าก้านกระทุ้งไม่สามารถหมุนได้อย่างถูกต้องระหว่างการเบรก ส่งผลให้จังหวะการเบรกและแรงเบรกมีประสิทธิภาพลดลง
• ความรู้สึกหลวมหรือเลอะเทอะในตัวปรับ: จับแขนปรับระยะหย่อนด้วยมือ (ปล่อยเบรก ล้อถูกล็อค) ควรมีการเล่นให้น้อยที่สุด การเล่นจากด้านหนึ่งไปอีกด้านหนึ่งหรือการหมุนมากเกินไปบ่งชี้ว่าส่วนประกอบภายในสึกหรอหรือร่องเพลาลูกเบี้ยวหลวม
• การไล่จาระบีออกจากซีล: การอัดจาระบีมากเกินไปที่ตัวปรับระยะหย่อนจะทำให้จาระบีเข้าสู่กลไกภายใน และอาจทำให้คลัตช์ทางเดียวใน ASA เสียหายได้ ในทางกลับกัน ตัวปรับที่ขาดแคลนจาระบีจะสึกกร่อนภายในและยึดเกาะ

การเปลี่ยนตัวปรับหย่อน: เมื่อใดและอย่างไร

ไม่มีช่วงระยะทางสากลสำหรับการเปลี่ยนตัวปรับระยะหย่อนอัตโนมัติ เนื่องจากอายุการใช้งานขึ้นอยู่กับสภาพแวดล้อมการทำงาน ความถี่ในการหล่อลื่น การสัมผัสเกลือของถนน และประวัติการเปลี่ยนแปลงซับใน อย่างไรก็ตาม มีเงื่อนไขหลายประการที่ทำให้ต้องมีการเปลี่ยนใหม่แทนที่จะเป็นทางเลือก

เปลี่ยนตัวปรับหย่อนเมื่อ:

• หน่วยไม่สามารถรักษาระยะชักให้อยู่ภายในขีดจำกัดทางกฎหมายได้ แม้ว่าระบบเบรกจะดีก็ตาม (ซับในที่ดี ดรัมที่ดี เพลาลูกเบี้ยวที่ใช้งานได้)
• ส่วนประกอบภายในสึกกร่อน แตกร้าว หรือยึดติดจนไม่สามารถกู้คืนได้ด้วยการหล่อลื่น
• ตัวปรับแสดงรอยแตก ร่องหัก หรือความเสียหายจากการกระแทกจากเศษซากถนน
• มีการเปลี่ยนผ้าเบรกและ ASA ใช้งานมาแล้วกว่า 500,000 ไมล์โดยไม่มีการเปลี่ยน - รถบางคันจะเปลี่ยน ASA ทุกๆ วินาทีตามนโยบายมาตรฐาน
• รูสลักเคลวิสนั้นยาวหรือชำรุด ซึ่งส่งผลต่อรูปทรงของการเชื่อมต่อก้านกระทุ้งกับแขน

ขั้นตอนการติดตั้งตัวปรับระยะหย่อนอัตโนมัติใหม่

1. ตรวจสอบว่า ASA ทดแทนตรงกับต้นฉบับในด้านความยาวแขน จำนวนร่องฟัน และเส้นผ่านศูนย์กลางรูเคลวิส ความยาวแขนส่งผลโดยตรงต่อความได้เปรียบทางกล — การใช้ความยาวไม่ถูกต้องจะเปลี่ยนแรงบิดเบรกที่ส่งไป แม้ว่าระยะการปรับจะดูถูกต้องก็ตาม
2. ตรวจสอบร่องเพลาลูกเบี้ยว บูช และจุดยึดแบบสไปเดอร์ ก่อนที่จะติดตั้งตัวปรับใหม่ บูชเพลาลูกเบี้ยวที่สึกหรอช่วยให้ลูกเบี้ยวเลื่อนไปด้านข้างภายใต้ภาระ ส่งผลให้หน้าสัมผัสของเยื่อบุไม่เท่ากัน
3. หล่อลื่นร่องเพลาลูกเบี้ยวเบาๆ ก่อนกดตัวปรับให้เข้าที่
4. ติดตั้งสลักปิ๊นด้วยสลักชนิดผ่าใหม่ ห้ามใช้สลักชนิดผ่าซ้ำ
5. ดำเนินการปรับการตั้งค่าด้วยตนเองเบื้องต้นตามข้อกำหนดของผู้ผลิต ASA ส่วนใหญ่จำเป็นต้องหมุนสลักเกลียวปรับหนึ่งรอบเพื่อยึดกลไกภายในก่อนที่ฟังก์ชันอัตโนมัติจะทำงาน
6. ใช้และปล่อยเบรกบริการ 10 ครั้งจากแรงดันเต็มระบบเพื่อให้ ASA วนและกำหนดตำแหน่งภายใน
7. วัดระยะชักของก้านกระทุ้ง หากยังคงไม่เป็นไปตามข้อกำหนดหลังจากใช้งานเบรกไปแล้ว 10 ครั้ง ให้ตรวจสอบชุดเบรกทั้งหมดอีกครั้งก่อนที่จะปรับตั้งตัวปรับใหม่
8. อัดจาระบีข้อต่อจนกระทั่งจาระบีสดปรากฏที่ซีลตัวปรับ — โดยทั่วไปแล้วจะต้องใช้ปืนอัดจาระบีมาตรฐาน 2 ถึง 4 ปั๊มในการติดตั้ง

การหล่อลื่น: สิ่งที่ถูกละเลยมากที่สุดของการบำรุงรักษาตัวปรับระยะหย่อน

จาระบีไม่ใช่ทางเลือกสำหรับอายุการใช้งานที่ยาวนานของตัวปรับระยะหย่อน แต่เป็นการป้องกันเบื้องต้นต่อการกัดกร่อนภายในที่จะฆ่าตัวปรับก่อนเวลาอันควร ตัวปรับระยะหย่อนทั้งแบบแมนนวลและแบบอัตโนมัติมีข้อต่อจาระบี (ข้อต่อ Zerk) ที่ต้องซ่อมบำรุงตามกำหนดเวลาที่กำหนด

คำแนะนำมาตรฐานจากผู้ผลิต OEM ส่วนใหญ่คือการหล่อลื่นข้อต่อตัวปรับระยะหย่อน ทุกๆ 25,000 ไมล์ หรือตามบริการ PM แต่ละครั้ง ขึ้นอยู่กับว่ากรณีใดจะเกิดขึ้นก่อน . ในรอบการทำงานที่รุนแรง เช่น เรือบรรทุกน้ำมันที่ทำงานบนถนนที่มีเกลือในฤดูหนาว รถบรรทุกในสภาพแวดล้อมที่มีฤทธิ์กัดกร่อน ยานพาหนะขยะที่มีการหยุดรถและออกรถบ่อยครั้ง ควรลดช่วงเวลาดังกล่าวลงเหลือ 10,000–15,000 ไมล์

ใช้เฉพาะจาระบีแชสซี NLGI เกรด 1 หรือเกรด 2 ที่ตรงตามมาตรฐาน ASTM D4950 ประเภท GC-LB หรือคำแนะนำเฉพาะของผู้ผลิตแชสซี อย่าใช้จาระบีลิเธียมคอมเพล็กซ์ในการใช้งานที่ OEM ระบุแคลเซียมซัลโฟเนตหรือคุณสมบัติทางเคมีอื่นๆ — จาระบีที่เข้ากันไม่ได้อาจทำให้เกิดการแยกตัวภายในและทำให้การสึกหรอเร็วขึ้น แทนที่จะป้องกัน

เมื่ออัดจาระบี ให้ปั๊มช้าๆ จนกระทั่งจาระบีใหม่ปรากฏขึ้นที่จุดซีลหรือจุดชะล้าง แรงสูบน้ำที่มากเกินไปจะอัดจาระบีผ่านซีลภายในและเข้าไปในกลไกคลัตช์ของ ASA ซึ่งสามารถปิดใช้งานฟังก์ชันการปรับตัวเองได้ การใช้ปืนอัดจาระบีแบบใช้มือสองถึงสามปั๊มนั้นเพียงพอสำหรับการออกแบบส่วนใหญ่ หากข้อต่อไม่รับจาระบี รูภายในจะถูกอัดแน่นด้วยจาระบีเก่าที่แข็งตัวหรือเสียบปลั๊กอยู่ อย่าออกแรงกดเพิ่มเติม — ถอดข้อต่อ เคลียร์พอร์ต และอัดจาระบีอีกครั้ง

ความยาวแขนตัวปรับระยะหย่อนและแรงบิดเบรก: ทำไมเรขาคณิตจึงมีความสำคัญ

ความยาวแขนของตัวปรับระยะหย่อนวัดจากศูนย์กลางของรูเพลาลูกเบี้ยวถึงศูนย์กลางของรูสลักเคลวิส มิตินี้มีความสำคัญเนื่องจากจะกำหนดข้อได้เปรียบทางกล นั่นคืออัตราส่วนของแรงเชิงเส้นจากห้องเบรกต่อแรงบิดในการหมุนที่ใช้กับเพลาลูกเบี้ยว

ความยาวแขนมาตรฐานสำหรับรถบรรทุกในอเมริกาเหนือวิ่งจาก 5-1/2 นิ้ว ถึง 6-3/8 นิ้ว โดยที่ 5-1/2 นิ้วเป็นขนาดที่ใช้กันมากที่สุดบนเพลาขับและ 6 นิ้วในการใช้งานเพลาบังคับเลี้ยวและรถพ่วงบางรุ่น ความสัมพันธ์ระหว่างความยาวของแขนและแรงบิดนั้นเป็นไปโดยตรง: แขนที่ยาวกว่าจะสร้างแรงบิดในการหมุนได้มากกว่าจากแรงก้านกระทุ้งเดียวกัน แต่ต้องมีการเคลื่อนที่ของก้านกระทุ้งมากขึ้นเพื่อให้ได้มุมการหมุนของลูกเบี้ยวที่เท่ากัน นี่คือเหตุผลว่าทำไมความยาวแขนที่ผสมกันกับเพลา แม้เพียงครึ่งนิ้ว ทำให้เกิดปัญหาความสมดุลของเบรก

เมื่อไม่ทราบความยาวแขนของตัวปรับระยะหย่อนเดิม — ตัวอย่างเช่น เมื่อมีการเปลี่ยนยูนิตในภาคสนามโดยไม่มีเอกสารประกอบ — วิธีปฏิบัติที่ปลอดภัยที่สุดคือการวัดตัวปรับที่เหลือบนฝั่งตรงข้ามของเพลาและจับคู่ให้ตรงกันทุกประการ อย่าใช้ขนาดทั่วไปโดยไม่ได้ยืนยันกับด้านตรงข้าม

ข้อผิดพลาดทั่วไปที่กองเรือเกิดจากตัวปรับระยะหย่อนอัตโนมัติ

การเปลี่ยนจากตัวปรับระยะหย่อนแบบแมนนวลเป็นแบบอัตโนมัติทำให้เกิดข้อผิดพลาดในการบำรุงรักษาประเภทใหม่ ซึ่งเป็นข้อผิดพลาดที่เกิดจากความเข้าใจผิดว่า ASA ทำงานอย่างไร สิ่งเหล่านี้ถูกอ้างถึงอย่างสม่ำเสมอในการละเมิดการไม่ใช้งานที่เกี่ยวข้องกับเบรกและการสืบสวนหลังอุบัติเหตุ

• การปรับ ASA ในบริการด้วยตนเอง: นี่เป็นข้อผิดพลาดเดียวที่พบบ่อยที่สุด การหมุนโบลต์ปรับบน ASA ที่ใช้งานได้จะทำให้ลูกเบี้ยวเคลื่อนไปข้างหน้า แต่การเบรกครั้งต่อไปจะทำให้ ASA ปรับตัวเองอีกครั้ง ซึ่งมักจะส่งผลให้มีการปรับมากเกินไปและการลากเบรก หาก ASA ไม่ได้รับการปรับแต่ง ให้ระบุสาเหตุ ไม่ใช่แค่บังคับกลับเข้าที่ข้อมูลจำเพาะด้วยประแจ
• ข้ามขั้นตอนการปั่นจักรยานหลังการติดตั้ง: การติดตั้ง ASA และส่งรถบรรทุกไปตรวจสอบทันทีโดยไม่ต้องหมุนเบรกหลายๆ ครั้ง หมายความว่าตัวปรับยังตั้งค่าตัวเองเบื้องต้นไม่เสร็จ การวัดระยะสโตรคที่ดำเนินการก่อนการปั่นจักรยานมักจะดูไม่เป็นไปตามข้อมูลจำเพาะ แม้ว่าเครื่องจะทำงานได้อย่างสมบูรณ์ก็ตาม
• การติดตั้ง ASA โดยไม่ต้องเปลี่ยนบูชเพลาลูกเบี้ยวที่สึกหรอ: บุชชิ่งที่มีการสึกหรอด้านข้าง 0.020 นิ้วช่วยให้ลูกเบี้ยวเลื่อนขณะเบรก ทำให้เกิดการสัมผัสของรองเท้าที่ไม่สอดคล้องกันและการวัดระยะชักที่ไม่แน่นอน ASA ใหม่ไม่สามารถแก้ไขปัญหาอัปสตรีมนี้ได้
• ละเลยการตรวจสอบแขนควบคุม: ASA ส่วนใหญ่ใช้แขนควบคุมที่วางอยู่บนจุดอ้างอิงคงที่บนแกนสไปเดอร์หรือสไปเดอร์เบรกเพื่อตรวจจับระยะเคลื่อนตัวของห้อง หากแขนนี้งอ หายไป หรืออยู่ในตำแหน่งที่ไม่ถูกต้อง ASA จะไม่สามารถตรวจจับจังหวะที่เกิดขึ้นจริงได้ และจะปรับสูงหรือต่ำเกินไป
• การใช้ชิ้นส่วนทดแทนที่ไม่ถูกต้อง: ASA ทั้งหมดไม่สามารถใช้แทนกันได้ จำนวนร่องฟัน ขนาดร่องฟัน (หยาบและละเอียด) ความยาวแขน และเส้นผ่านศูนย์กลางรูเคลวิสต้องตรงกันทั้งหมด การติดตั้ง ASA โดยมีจำนวนร่องเพลาลูกเบี้ยวแตกต่างจากเพลาลูกเบี้ยวเดิมจะทำให้เครื่องไม่สามารถเข้ายึดหรือถอดร่องภายในไม่กี่ร้อยไมล์แรกได้

เกณฑ์การตรวจสอบ CVSA และเงื่อนไขการไม่ให้บริการ

Commercial Vehicle Safety Alliance (CVSA) เผยแพร่เกณฑ์การไม่ให้บริการประจำปีที่ผู้ตรวจสอบใช้ในระหว่างการตรวจสอบริมถนนระดับ I, II และ III การปรับเบรก — โดยเฉพาะระยะก้านกระทุ้ง — เป็นหนึ่งในเงื่อนไขการไม่ใช้งานที่ถูกอ้างถึงบ่อยที่สุดสำหรับรถยนต์เพื่อการพาณิชย์ในอเมริกาเหนือ

ตามข้อมูล CVSA จากรอบการตรวจสอบล่าสุด การละเมิดระบบเบรกคิดเป็นกว่า 40% ของคำสั่งซื้อรถที่ไม่เข้ารับบริการทั้งหมดอย่างต่อเนื่อง โดยมีการปรับเบรก (ที่เกี่ยวข้องกับตัวปรับระยะหย่อน) ซึ่งถือเป็นส่วนสำคัญของทั้งหมดนั้น ในช่วงสัปดาห์ความปลอดภัยเบรกประจำปีของ CVSA ซึ่งโดยปกติจะจัดขึ้นในช่วงปลายเดือนสิงหาคม ผู้ตรวจสอบจะกำหนดเป้าหมายการปรับเบรกเป็นการตรวจสอบเบื้องต้นโดยเฉพาะ

ยานพาหนะถูกพักการใช้งานเพื่อปรับเบรกเมื่อ:

• ระยะชักที่ใช้ของห้องเบรกใดๆ เท่ากับหรือเกินค่าสูงสุดที่ระบุสำหรับประเภทและขนาดของห้องเบรกนั้น
• ตัวปรับหย่อนมีรอยแตก หัก หรือหายไป
• หมุดปิ๊นหายไป สึกหรออย่างรุนแรง หรือไม่ได้เก็บรักษาไว้อย่างเหมาะสม
• ตัวปรับระยะหย่อนบนเพลาลูกเบี้ยวหลวมหรือเพลาลูกเบี้ยวมีระยะปลายมากเกินไป

จากมุมมองของการปฏิบัติงานของยานพาหนะ คำสั่งซื้อที่ไม่ให้บริการเพียงรายการเดียวจะส่งผลให้สูญเสียรายได้ การกักขังคนขับ ค่าใช้จ่ายในการลากจูง หากมี และเครื่องหมายบนคะแนน SMS (ระบบวัดความปลอดภัย) ของผู้ให้บริการขนส่ง ซึ่งส่งผลต่อการจัดอันดับเปอร์เซ็นไทล์ของ CSA เป็นเวลา 24 เดือน ค่าใช้จ่ายของการตรวจสอบตัวปรับระยะหย่อนที่ไม่ได้รับมักจะเกิน 2,000 ถึง 5,000 เหรียญสหรัฐฯ เป็นประจำเมื่อมีการคำนวณผลกระทบในการดำเนินงานทั้งหมด ซึ่งมากกว่าต้นทุนของตัวปรับเองอย่างมาก

การเลือกตัวปรับระยะหย่อนตามประเภทการใช้งาน

ตัวปรับระยะหย่อนไม่ใช่ทุกตัวที่เหมาะกับการใช้งานของรถบรรทุกหรือรถพ่วงทุกแบบ สภาพการทำงาน โครงร่างเพลา และประเภทห้องเบรก ล้วนส่งผลต่อการเลือกที่ถูกต้อง รายละเอียดต่อไปนี้ครอบคลุมสถานการณ์ที่พบบ่อยที่สุด

การใช้งานเพลาขับ

เพลาขับของรถแทรกเตอร์คลาส 8 โดยทั่วไปจะใช้ห้องเบรกประเภท 30 หรือประเภท 24 จับคู่กับ ASA แบบแขนขนาด 5-1/2 นิ้ว ความต้องการแรงบิดสูงของเพลาเรียงตามและความเครียดจากความร้อนของเกรดบนภูเขาทำให้การปฏิบัติตามช่วงเวลาการหล่อลื่นมีความสำคัญอย่างยิ่งที่นี่ ASA ตัวถังปิดผนึกพร้อมช่วงการหล่อลื่นที่ขยายออกไป (สูงสุด 100,000 ไมล์ในหน่วยระดับพรีเมียมบางรุ่น) มีวางจำหน่ายและเป็นที่ต้องการมากขึ้นในกลุ่มยานพาหนะระยะไกลที่พยายามลดเหตุการณ์การบริการริมถนน

การใช้งานเพลาบังคับเลี้ยว

เพลาบังคับเลี้ยวนำเสนอความท้าทายในการบรรจุหีบห่อที่ไม่เหมือนใคร เนื่องจากตัวปรับระยะหย่อนจะต้องเคลียร์ข้อนิ้วบังคับเลี้ยวผ่านระยะการเคลื่อนที่ของพวงมาลัยเต็มรูปแบบ การออกแบบเพลาบังคับเลี้ยวบางแบบใช้ตัวปรับระยะหย่อนที่สั้นกว่าและชดเชยเพื่อหลีกเลี่ยงการสัมผัสกับข้อนิ้วเมื่อล็อคจนสุด การเปลี่ยนตัวปรับระยะหย่อนเพลาบังคับเลี้ยวด้วยชุดเพลาขับมาตรฐาน แม้จะมีความยาวแขนเท่ากันก็ตาม อาจส่งผลให้เกิดการรบกวนที่สร้างความเสียหายให้กับทั้งตัวปรับและรูปทรงของพวงมาลัย

การใช้งานเพลารถพ่วง

รถพ่วงได้รับการดูแลบำรุงรักษาน้อยกว่ารถแทรกเตอร์ ซึ่งทำให้การเลือกคุณภาพ ASA มีความสำคัญเป็นพิเศษ รถพ่วงที่จอดในที่จัดเก็บกลางแจ้งต้องเผชิญกับการกัดกร่อน ความชื้น และระยะเวลาที่ยืดเยื้อระหว่างการตรวจสอบ ASA ของรถพ่วงระดับพรีเมียมที่มีส่วนประกอบภายในเป็นสแตนเลสและการออกแบบซีลที่ดีกว่า ช่วยให้อายุการใช้งานยาวนานขึ้นอย่างมากในสภาวะเหล่านี้ รถพ่วงที่มีตัวปรับระยะหย่อนที่ปรับไม่ได้สามตัวสามารถผ่านการตรวจสอบด้วยภาพคร่าวๆ และยังคงไม่สอดคล้องกับการวัดระยะชักอย่างร้ายแรง — สิ่งที่มีเพียงการวัดผลด้วยมือเท่านั้นที่เปิดเผย
