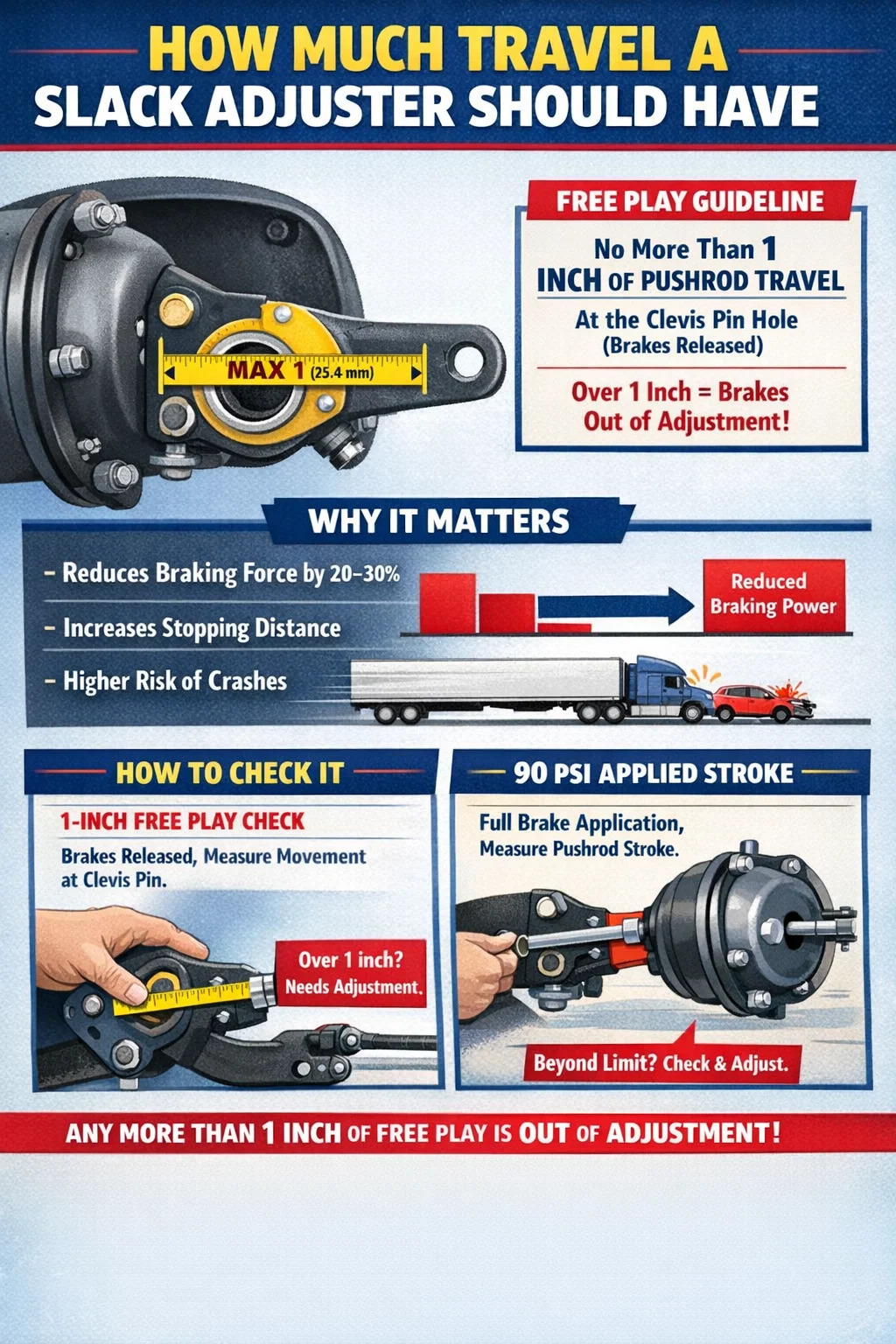

ก ตัวปรับความหย่อน — ไม่ว่าจะเป็นแบบแมนนวลหรืออัตโนมัติ — ควรมี ระยะเคลื่อนที่ของก้านกระทุ้งไม่เกิน 1 นิ้ว (25.4 มม.) วัดที่รูสลักเคลวิสเมื่อปล่อยเบรกจนสุด นี่คือมาตรฐานที่กำหนดโดย Federal Motor Carrier Safety Administration (FMCSA) ภายใต้ 49 CFR Part 393.47 และใช้กับยานยนต์เพื่อการพาณิชย์ที่ทำงานบนถนนของสหรัฐอเมริกา
หากระยะชักของก้านกระทุ้งเกินขีดจำกัดที่กฎหมายกำหนดในระหว่างการใช้เบรก จะถือว่ายานพาหนะไม่สามารถใช้งานได้ ขีดจำกัดที่แน่นอนนั้นขึ้นอยู่กับชนิดและขนาดของห้องเบรกแต่ ระยะฟรีเพลย์ 1 นิ้วที่หมุดปิ๊นเป็นการวัดภาคสนามที่ได้รับการยอมรับอย่างกว้างขวาง ที่บ่งชี้ถึงการปรับตัวให้เหมาะสม ตัวปรับหย่อนใด ๆ ที่แสดงระยะการเคลื่อนที่มากกว่า 1 นิ้ว ณ จุดนั้นต้องได้รับการดูแลทันที
การวัดนี้มีความสำคัญเนื่องจากประสิทธิภาพของเบรกจะลดลงอย่างรวดเร็วเมื่อก้านกระทุ้งเคลื่อนที่ไปไกลเกินไปก่อนที่ยางเบรกจะสัมผัสกับดรัม ระยะชักที่เกินขีดจำกัดเล็กน้อยสามารถลดแรงเบรกได้ 20–30% ซึ่งที่ความเร็วบนทางหลวงส่งผลให้ระยะหยุดรถยาวขึ้นอย่างมากและเพิ่มความเสี่ยงในการชน
ก slack adjuster is a lever arm that connects the air brake chamber pushrod to the S-cam shaft or cam brake assembly on a drum brake system. Its primary function is to convert the linear motion of the pushrod into rotational force that spreads the brake shoes against the drum. As brake linings wear down over time, a gap — or "slack" — develops between the shoes and drum. Without adjustment, the pushrod has to travel farther to take up that gap, which reduces the mechanical advantage and weakens braking force.
รถบรรทุกและรถพ่วงเพื่อการพาณิชย์มีสองประเภทหลัก:
ก common misconception is that automatic slack adjusters never need attention. In reality, ASA ที่แสดงค่าที่ไม่ได้ปรับอย่างต่อเนื่องมักเป็นสัญญาณของปัญหาทางกลไก — หมุดเคลวิสสึก ลูกเบี้ยวยึด ฐานเบรกไม่ดี — ไม่ใช่แค่ตัวปรับแบบเกียจคร้าน การปรับ ASA ซ้ำๆ โดยไม่ค้นหาสาเหตุที่แท้จริงถือเป็นทั้งอันตรายและเป็นการละเมิดหลักปฏิบัติในการบำรุงรักษาที่เหมาะสม
FMCSA กำหนดระยะชักก้านกระทุ้งสูงสุดที่อนุญาตโดยพิจารณาจากขนาดและประเภทของห้องเบรก ขีดจำกัดเหล่านี้เป็นระยะชักที่วัดได้เมื่อใช้เบรกจนสุด (แรงดันระบบ 90–100 psi) ไม่ใช่การเล่นฟรี ตารางต่อไปนี้สรุปขีดจำกัดมาตรฐาน:
| ประเภทห้อง | เส้นผ่านศูนย์กลางภายนอก (นิ้ว) | ระยะชักสูงสุด – ระยะชักยาว (นิ้ว) | Max Stroke – มาตรฐาน (นิ้ว) |
|---|---|---|---|
| ประเภทที่ 6 | 4.5 | 1.75 | 1.25 |
| ประเภทที่ 9 | 5.25 | 1.75 | 1.25 |
| ประเภทที่ 12 | 5.65 | 1.75 | 1.25 |
| ประเภทที่ 16 | 6.25 | 2.00 | 1.75 |
| แบบที่ 20 | 6.75 | 2.00 | 1.75 |
| แบบที่ 24 | 7.06 | 2.50 | 2.00 |
| แบบที่ 30 | 7.56 | 2.50 | 2.00 |
| แบบที่ 36 | 8.06 | 3.00 | 2.25 |
ห้องประเภท 24 และประเภท 30 เป็นห้องที่พบได้บ่อยที่สุดในรถบรรทุกและรถพ่วงหัวลากคลาส 8 เกินขีด จำกัด เหล่านี้ในระหว่างการตรวจสอบริมถนนส่งผลให้มีคำสั่งหยุดให้บริการโดยอัตโนมัติ ภายใต้แนวทางของ Commercial Vehicle Safety Alliance (CVSA)
การวัดการเคลื่อนที่ของตัวปรับระยะหย่อนอย่างถูกต้องจะใช้เวลาไม่กี่นาที แต่เป็นหนึ่งในการตรวจสอบก่อนการเดินทางและการบำรุงรักษาที่สำคัญที่สุดของยานพาหนะที่ใช้เบรกลม นี่คือวิธีการ:
นี่เป็นการตรวจสอบภาคสนามอย่างรวดเร็วโดยปล่อยเบรกและรถจอดอย่างปลอดภัย:
นี่เป็นวิธีที่ผู้ตรวจสอบริมถนนและผู้ขับขี่ที่มีประสบการณ์ส่วนใหญ่ใช้ในระหว่างการเดินเล่น ไม่จำเป็นต้องใช้เบรกเต็มหรือเครื่องมือพิเศษ เพียงแค่ใช้สายวัดและอยู่ใต้รถพ่วงหรือรถบรรทุกเพียงไม่กี่นาที
มีสาเหตุหลายประการที่ตัวปรับระยะหย่อนอาจแสดงการเคลื่อนที่มากเกินไป และการระบุสาเหตุที่ถูกต้องจะเป็นตัวกำหนดการแก้ไขที่ถูกต้อง การปรับเปลี่ยนโดยไม่มีการสอบสวนเป็นทางลัดที่สร้างความรู้สึกปลอดภัยแบบผิด ๆ
สาเหตุที่พบบ่อยที่สุดของจังหวะที่มากเกินไปในระบบปรับระยะหย่อนแบบแมนนวลคือการสึกหรอของผ้าเบรก เมื่อวัสดุเสียดสีสึกหรอ ระยะห่างจากดรัมถึงรองเท้าจะเพิ่มขึ้น สำหรับตัวปรับแบบแมนนวล หมายความว่าคนขับหรือช่างเทคนิคไม่ได้ปรับเบรกบ่อยเพียงพอ แนวทาง FMCSA แนะนำให้ตรวจสอบการปรับเบรก ทุก ๆ 25,000 ไมล์ หรือระหว่างบริการบำรุงรักษาเชิงป้องกันแต่ละครั้ง ขึ้นอยู่กับว่ากรณีใดจะเกิดขึ้นก่อน
กn ASA that repeatedly goes out of adjustment despite correct installation and healthy foundation brakes is likely internally defective. The one-way clutch mechanism inside the adjuster may be slipping or seized. In this case, the adjuster must be replaced — not manually adjusted, which masks the problem and may cause brakes to over-tighten and drag.
การเคลื่อนที่ของก้านกระทุ้งมากเกินไปมักเกิดจากปัญหานอกเหนือจากตัวปรับเอง ปัญหาเบรกของฐานรากทั่วไป ได้แก่:
แต่ละเงื่อนไขเหล่านี้จะเพิ่มระยะการเคลื่อนที่ทั้งหมดที่จำเป็นในการสร้างแรงเบรก ซึ่งจะแสดงเป็นการอ่านค่าระยะก้านกระทุ้งสูง แม้ว่าตัวปรับจะทำงานอย่างถูกต้องก็ตาม
ก slack adjuster installed at the wrong angle will never maintain correct adjustment regardless of lining condition. The arm angle at brake release should be between 85 และ 95 องศาสัมพันธ์กับก้านกระทุ้ง - ใกล้กับมุมฉากมากที่สุด หากติดตั้งแขนไปข้างหน้าหรือข้างหลังมากเกินไป ความสัมพันธ์ทางเรขาคณิตระหว่างลูกเบี้ยวและก้านกระทุ้งจะเปลี่ยนไป ส่งผลให้เบรกเกินระยะหรือลากเบรกเรื้อรัง
แม้ว่าตัวปรับระยะหย่อนทั้งสองประเภทจะมีจุดประสงค์เดียวกัน แต่วิธีจัดการการเดินทางจะแตกต่างกันอย่างมากในทางปฏิบัติ
| คุณสมบัติ | ตัวปรับหย่อนแบบแมนนวล | กutomatic Slack Adjuster |
|---|---|---|
| กdjustment frequency | ทุก PM หรือตามความจำเป็น | ปรับได้เองระหว่างการใช้เบรก |
| ความเสี่ยงจากความผิดพลาดของมนุษย์ | สูง (ลืมปรับ) | ต่ำกว่า (แต่ไม่ใช่ศูนย์) |
| การวินิจฉัยที่ไม่อยู่ในการปรับเปลี่ยน | โดยปกติแล้วจะเป็นเพียงการสวมใส่ซับใน | มักบ่งบอกถึงปัญหาที่ลึกซึ้งยิ่งขึ้น |
| การตอบสนองที่ถูกต้องเมื่ออยู่นอกการปรับ | หมุนสลักเกลียวปรับด้วยตนเอง | ตรวจสอบเบรกฐาน เปลี่ยน ASA หากจำเป็น |
| จำเป็นตั้งแต่ | ก่อนปี 1994 | 1994 (รถใหม่) |
จุดสำคัญประการหนึ่งสำหรับช่างเทคนิค: อย่าปิดตัวปรับระยะหย่อนอัตโนมัติด้วยตนเอง แล้วจึงปรับซ้ำซ้ำๆ . การทำเช่นนี้จะทำลายกลไกภายในและเปลี่ยนให้เป็นตัวปรับแบบแมนนวลที่ทำงานได้ไม่ดี หาก ASA ไม่สามารถระงับการปรับได้เอง ให้เปลี่ยนใหม่
กdjusting a manual slack adjuster is a straightforward process when done correctly. Safety precautions are essential because working near brake components on a loaded vehicle carries real risk.
จังหวะที่ใช้เป้าหมายควรจะประมาณ 75% ของระยะชักสูงสุดที่อนุญาตของห้องเพาะเลี้ยง . สำหรับห้องมาตรฐาน Type 30 ที่มีขีดจำกัด 2.00 นิ้ว นั่นทำให้ระยะชักในอุดมคติอยู่ที่ประมาณ 1.5 นิ้วภายใต้การใช้งานเต็มรูปแบบ ซึ่งให้ระยะขอบที่เพียงพอสำหรับการสึกหรอของซับในระหว่างการปรับเปลี่ยนโดยไม่ต้องเริ่มจากขอบด้านกฎหมาย
ผลที่ตามมาของการขับขี่รถยนต์โดยไม่มีตัวปรับระยะหย่อนที่ปรับไม่ได้ มีตั้งแต่ค่าปรับตามกฎระเบียบไปจนถึงอุบัติเหตุร้ายแรง นี่ไม่ใช่รายการบำรุงรักษาที่สามารถเลื่อนออกไปได้จนกว่าจะถึงช่วงการบริการครั้งถัดไปเมื่อมีการระบุว่าเป็นปัญหา
การวิจัยโดย FMCSA และ American Trucking Associations Technical and Maintenance Council (TMC) ได้แสดงให้เห็นอย่างต่อเนื่อง เบรกที่ปรับไม่ได้เพียงครั้งเดียวบนรถพ่วงหัวลากสามารถเพิ่มระยะหยุดได้มากถึง 25% . เมื่อเพลาหลายตัวไม่สามารถปรับตั้งได้ ซึ่งเป็นเรื่องปกติเมื่อมีการเลื่อนการบำรุงรักษาออกไป ระยะหยุดรถอาจเพิ่มขึ้น 40% หรือมากกว่านั้น ที่ความเร็ว 60 ไมล์ต่อชั่วโมง รถยนต์รวมน้ำหนัก 80,000 ปอนด์ที่บรรทุกจนเต็มต้องใช้ระยะเกือบ 300 ฟุตในการหยุดรถภายใต้สภาวะที่เหมาะสม ระยะทางที่เพิ่มขึ้น 40% จะเพิ่ม 120 ฟุต ซึ่งที่ความเร็วบนทางหลวงคือความแตกต่างระหว่างการพลาดระยะใกล้และการชนกัน
กn over-adjusted brake that drags constantly — often the result of backing off a manual adjuster too little — generates excess heat in the drum. Sustained temperatures above 400°F begin to glaze linings and reduce friction coefficient. Above 600°F, drum distortion becomes possible. In either case, the effective braking force of that axle drops significantly, which the driver may not notice until emergency braking is required.
ภายใต้ขั้นตอนการตรวจสอบ CVSA North American Standard เบรกเดี่ยวที่พบจากการปรับในรถยนต์ที่มีเพลาเบรกลมน้อยกว่าสี่เพลาส่งผลให้มีคำสั่งหยุดให้บริการ . สำหรับรถยนต์ที่มีเพลามากกว่า เกณฑ์จะเป็นสัดส่วน สำหรับกลุ่มยานพาหนะ คำสั่งซื้อที่ไม่ให้บริการหมายถึงการสูญเสียรายได้ รถลากจูง และเครื่องหมายบนคะแนนระบบการวัดความปลอดภัยของผู้ให้บริการขนส่ง (SMS) การละเมิดซ้ำสามารถกระตุ้นให้เกิดการแทรกแซงแบบกำหนดเป้าหมายจาก FMCSA รวมถึงการทบทวนการปฏิบัติตามข้อกำหนด
ในการฟ้องร้องคดีชน การละเมิดการปรับเบรกที่ได้รับการบันทึกไว้จะก่อให้เกิดความเสี่ยงต่อความรับผิดอย่างร้ายแรงสำหรับทั้งคนขับและส่วนบรรทุกยานยนต์ ทนายความของโจทก์มักขอบันทึกการตรวจสอบเบรกในคดีอุบัติเหตุทางรถบรรทุก และประวัติการค้นพบที่ไม่อยู่ในการปรับปรุงโดยไม่มีการดำเนินการแก้ไขถือเป็นการสร้างความเสียหายให้กับหลักฐาน
การบำรุงรักษาเบรกของรถพ่วงมักจะเข้มงวดน้อยกว่าการบำรุงรักษาเบรกของรถแทรกเตอร์ เนื่องจากรถพ่วงเปลี่ยนมือระหว่างผู้ให้บริการ ใช้ตามฤดูกาล หรือนั่งในลานจอดเป็นเวลานาน สิ่งนี้ทำให้ตัวปรับระยะหย่อนของรถพ่วงเป็นสาเหตุของการละเมิดเบรกซึ่งพบได้ทั่วไปอย่างไม่สมสัดส่วน
ประเด็นสำคัญสำหรับการจัดการตัวปรับระยะหย่อนของรถพ่วง:
ผู้ขับขี่ที่ทำการตรวจสอบก่อนการเดินทางบนรถพ่วงคู่ใหม่ควรตรวจสอบการปรับเบรกก่อนออกจากสนามเสมอ ก trailer that has been sitting for two weeks or more should be treated as suspect until measured.
ไม่มีช่วงเวลาสากลสำหรับการตรวจสอบตัวปรับระยะหย่อนเนื่องจากสภาพการทำงานแตกต่างกันอย่างมาก ยานพาหนะที่วิ่งระยะทางหลายไมล์ระหว่างรัฐในพื้นที่ราบทำให้ความต้องการใช้เบรกน้อยกว่าการหยุดส่งของในเมืองหรือการลากบนภูเขาบ่อยครั้ง เฟรมเวิร์กทั่วไปต่อไปนี้ถูกใช้โดยกองยานขนาดใหญ่ส่วนใหญ่:
กลุ่มยานพาหนะที่ใช้การตรวจสอบจังหวะเบรกก่อนการเดินทางเป็นขั้นตอนที่ไม่สามารถต่อรองได้ในขั้นตอนการทำงานของคนขับจะแสดงอัตราการหยุดให้บริการที่เกี่ยวข้องกับเบรกที่ลดลงในระหว่างการตรวจสอบริมถนน ข้อมูลจากกิจกรรมบังคับใช้สัปดาห์ความปลอดภัยเบรกประจำปีของ CVSA แสดงให้เห็นเป็นประจำ การละเมิดการปรับเบรกมีสาเหตุมากกว่า 40% ของคำสั่งหยุดให้บริการที่เกี่ยวข้องกับเบรกทั้งหมด — หมวดหมู่ที่การตรวจสอบก่อนการเดินทางจะจับได้ก่อนที่ยานพาหนะจะพบกับผู้ตรวจสอบ
ประสบการณ์ในโปรแกรมการบำรุงรักษากลุ่มรถและข้อมูลการตรวจสอบริมถนนชี้ให้เห็นถึงข้อผิดพลาดที่เกิดขึ้นซ้ำๆ ซึ่งทำให้ปัญหาการปรับเบรกไม่สามารถแก้ไขได้อย่างเหมาะสม
นี่เป็นข้อผิดพลาดเดียวที่พบบ่อยที่สุด เมื่อพบว่า ASA ไม่มีการปรับแต่ง ช่างเทคนิคจะหมุนสลักเกลียวปรับเพื่อปรับให้เข้ากับข้อมูลจำเพาะและส่งรถออกไป ภายในไม่กี่วันหรือหลายสัปดาห์ เบรกก็จะหลุดจากการปรับอีกครั้ง วงจรซ้ำแล้วซ้ำอีก การตอบสนองที่ถูกต้องคือเปลี่ยน ASA และตรวจสอบฐานเบรก ไม่ต้องไล่ตามการปรับด้วยตนเอง
ก common rationalization is that one slightly out-of-adjustment brake on a multi-axle vehicle is not a big deal. In reality, brake load sharing between axles means that an underperforming brake on one axle forces the others to compensate, accelerating their lining wear and heat buildup. It also creates yaw tendencies during hard braking, which can contribute to trailer swings.
ช่างเทคนิคที่ขันโบลต์ปรับให้แน่นเกินไปโดยไม่ได้ถอดออกอย่างถูกต้อง จะทำให้เกิดเบรกที่ลากอย่างต่อเนื่อง อาการนี้ปรากฏเป็นปลายล้อร้อนหลังจากขับไประยะสั้นๆ มีกลิ่นไหม้จากล้อ และผ้าบุด้านในและดรัมสึกหรอเร็วขึ้น นอกจากนี้ยังอาจทำให้เบรกล็อคในระหว่างการใช้งานแบบเบาๆ ซึ่งเป็นอันตรายอย่างยิ่งในสภาพที่เปียกหรือลื่น
การวัดจังหวะเบรกที่ความดันอากาศต่ำ เช่น 60–70 psi จะแสดงระยะชักที่สั้นกว่าที่ 90 psi เนื่องจากแรงในการสั่งงานต่ำกว่า สิ่งนี้อาจทำให้เบรกที่เกินระยะเล็กน้อยดูเหมือนจะอยู่ภายในข้อมูลจำเพาะ กlways verify system pressure is between 90 and 100 psi before taking a stroke measurement.
