How do you identify an automatic slack adjuster?

วิธีการระบุตัวปรับหย่อนอัตโนมัติโดยสรุป

สามารถระบุตัวปรับระยะหย่อนอัตโนมัติได้โดย การมีกลไกการปลดล็อคบนตัวปรับ — ทั้งปลอกคอแบบดึง ปุ่มกด หรือปลอกล็อค — ตั้งอยู่ใกล้กับสลักเกลียวปรับเฟืองตัวหนอน คุณลักษณะการเปิดตัวนี้เป็นตัวบ่งชี้ด้วยภาพที่เชื่อถือได้มากที่สุด ซึ่งแยกแยะตัวปรับระยะหย่อนอัตโนมัติ (กSก) ออกจากตัวปรับแบบแมนนวล บนตัวปรับแบบแมนนวล สลักเกลียวหกเหลี่ยมจะหมุนได้อย่างอิสระทั้งสองทิศทางโดยไม่มีกลไกการล็อค บนตัวปรับอัตโนมัติ สลักเกลียวตัวเดียวกันนั้นได้รับการปกป้องโดยระบบคลัตช์หรืออุ้งเท้า ซึ่งป้องกันการหลุดออกโดยไม่ตั้งใจระหว่างการทำงานของเบรกตามปกติ

นอกเหนือจากกลไกการปลดปล่อยแล้ว ตัวปรับความหย่อนอัตโนมัติ ก็มีแนวโน้มที่จะมี ที่อยู่อาศัยขนาดใหญ่และซับซ้อนมากขึ้น กว่ายูนิตแบบแมนนวล มักจะมีเครื่องหมายการหล่อที่มองเห็นได้ โลโก้แบรนด์ และการประทับหมายเลขชิ้นส่วนบนตัวปรับ หากคุณอยู่ใต้รถบรรทุกหรือรถพ่วงและไม่แน่ใจว่าคุณกำลังมองหาประเภทใด การตรวจสอบที่เร็วที่สุดประการเดียวคือ: พยายามหมุนโบลต์เฟืองตัวหนอนโดยไม่กดหรือดึงสิ่งใด ถ้ามันต้านหรือไม่ขยับเลย คุณคงกำลังมองไปที่ตัวปรับอัตโนมัติที่คลัตช์กำลังทำงานอยู่

ส่วนด้านล่างนี้จะแจกแจงรายละเอียดเพิ่มเติม — ตามคุณลักษณะทางกายภาพ เครื่องหมายเฉพาะของแบรนด์ ข้อกำหนดด้านอายุของยานพาหนะ และสถานการณ์การระบุตัวตนในโลกแห่งความเป็นจริง

ข้อมูลพื้นฐานทางกฎหมาย: เหตุใดตัวปรับหย่อนอัตโนมัติจึงเป็นมาตรฐาน

ก่อนที่จะเข้าสู่การระบุตัวตนทางกายภาพ ควรทำความเข้าใจบริบทด้านกฎระเบียบก่อน ภายใต้ 49 ซีเอฟอาร์ 393.53 Federal Motor Carrier Safety กdministration (FMCSก) กำหนดให้ยานยนต์เพื่อการพาณิชย์ที่ใช้เบรกลมทั้งหมดที่ผลิตในหรือหลังจากนั้น 20 ตุลาคม 1994 ติดตั้งตัวปรับระยะหย่อนอัตโนมัติ ข้อกำหนดนี้ใช้กับรถแทรกเตอร์ รถพ่วง รถโดยสาร และ CMV เบรกลมอื่นๆ ที่มีน้ำหนักมากกว่า 10,000 ปอนด์ GVWR

ความหมายในทางปฏิบัติ: หากคุณกำลังทำงานกับรถบรรทุกหรือรถพ่วงใดๆ ที่สร้างขึ้นในช่วง 30 ปีที่ผ่านมา คุณควรคาดหวังให้ตัวปรับระยะหย่อนอัตโนมัติเป็นค่าเริ่มต้น ตัวปรับแบบแมนนวลในยานพาหนะหลังปี 1994 แสดงถึงการดัดแปลงที่ไม่เป็นไปตามข้อกำหนด การใช้งานพิเศษหรือทางการทหาร หรืออุปกรณ์ที่ได้รับบริการอย่างไม่ถูกต้อง หากคุณเห็นสิ่งที่ดูเหมือนจะเป็นตัวปรับแบบแมนนวลในรถยนต์รุ่นใหม่ๆ นั่นเป็นสัญญาณอันตรายที่คุ้มค่าที่จะตรวจสอบก่อนที่จะทำการเบรกใดๆ

ยานพาหนะก่อนปี 1994 เช่น รถบรรทุกเพลาเดียวรุ่นเก่า รถพ่วงโบราณ และรถโดยสารประจำทางบางประเภท อาจยังคงใช้งานระบบปรับด้วยมืออย่างถูกกฎหมาย วิธีการระบุตัวตนจะแตกต่างกันไป ซึ่งจะกล่าวถึงในส่วนเฉพาะด้านล่างนี้

คุณสมบัติทางกายภาพที่ระบุตัวปรับความหย่อนอัตโนมัติ

เมื่อคุณตรวจสอบชุดเบรกทางกายภาพ ให้มองหาคุณลักษณะเฉพาะเหล่านี้บนแขนปรับและตัวเรือน:

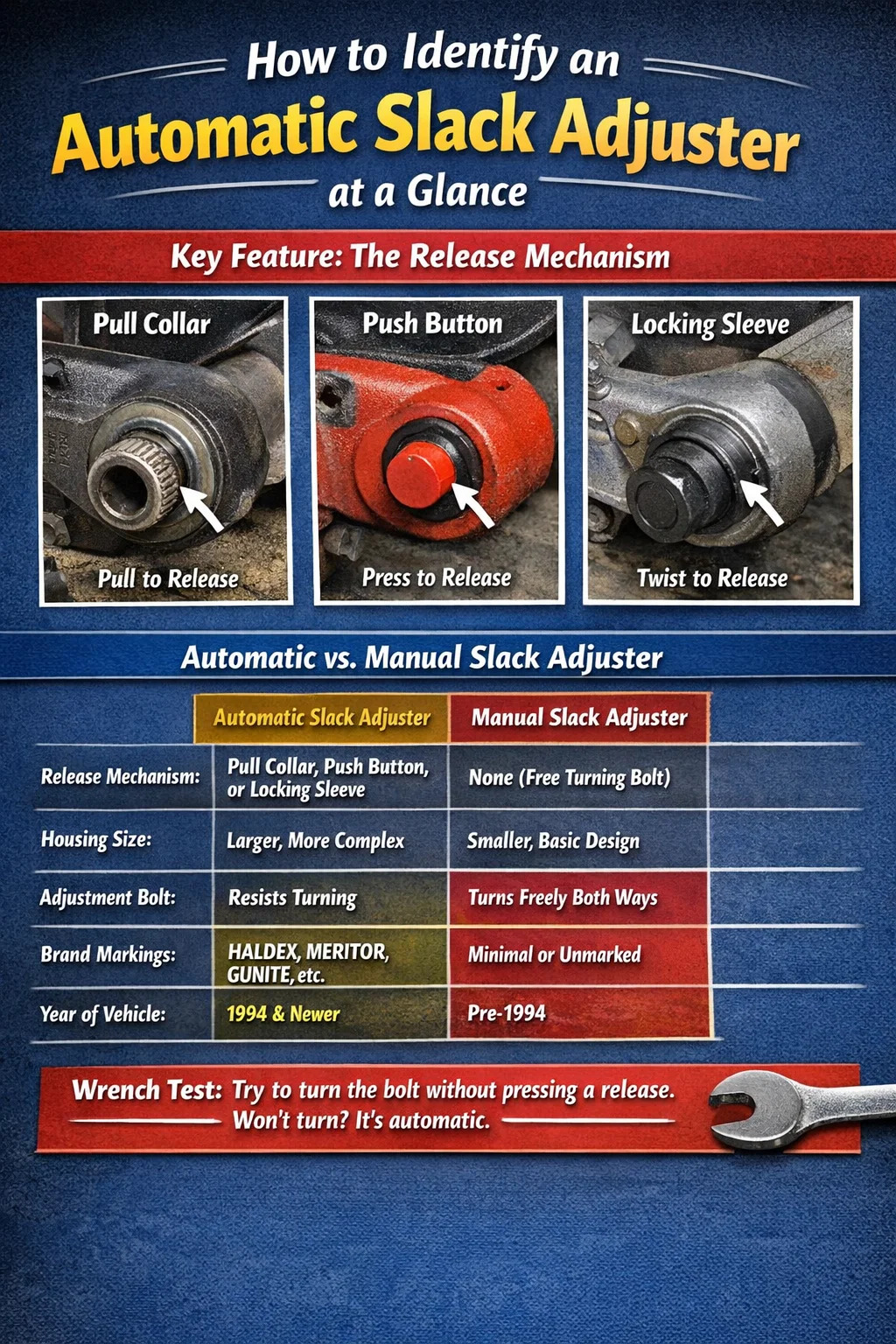

กลไกการปลดปล่อย

นี่คือคุณสมบัติที่กำหนด ตัวปรับระยะหย่อนอัตโนมัติทุกตัวมีระบบปลดรูปแบบบางอย่างติดตั้งอยู่ในตัวเรือนเฟืองตัวหนอน การกำหนดค่าที่พบบ่อยที่สุดสามประการคือ:

• ดึงคอ: วงแหวนทรงกระบอกรอบๆ เพลาโบลต์ปรับที่ต้องดึงออกด้านนอกและจับไว้เพื่อปลดคลัตช์ภายใน พบได้ใน Haldex และ Gunite หลายรุ่น โดยทั่วไปแล้ว ปลอกคอจะขึ้นลายหรือเป็นซี่เพื่อการยึดเกาะ และจะอยู่ในแนวเดียวกับตัวเรือนเมื่อสวม
• ปุ่มกด: ปุ่มที่ติดตั้งด้านข้างบนโครงตัวปรับ ซึ่งโดยปกติจะเป็นแบบสปริง ซึ่งจะปลดแป้นเมื่อกดลง ใช้ร่วมกับตัวปรับ Meritor (Rockwell) โดยทั่วไปแล้วจะมีปุ่ม เส้นผ่านศูนย์กลาง 8–12 มม และนั่งอยู่ในกระเป๋าแบบฝังด้านข้างของตัวเรือนเฟืองตัวหนอน
• ปลอกล็อคหรือฝาครอบ: ฝาครอบป้องกันหรือปลอกหุ้มเหนือสลักเกลียวปรับที่มีฟังก์ชันปลดล็อค พบได้น้อยแต่พบได้ในเครื่องมือปรับข้อมูลจำเพาะของยุโรปบางรุ่นที่ใช้ในการปฏิบัติการกองเรือผสม

หากคุณเห็นคุณลักษณะใดๆ เหล่านี้ใกล้กับสลักเกลียวเฟืองตัวหนอน แสดงว่าคุณกำลังดูตัวปรับระยะหย่อนอัตโนมัติ ไม่มีข้อยกเว้น

ขนาดที่อยู่อาศัยและความซับซ้อน

ตัวปรับระยะหย่อนอัตโนมัติมีตัวเรือนเฟืองตัวหนอนขนาดใหญ่กว่าตัวปรับแบบแมนนวลอย่างเห็นได้ชัด ตัวเรือนจำเป็นต้องมีกลไกคลัตช์ อุ้งเท้า และสปริงภายใน จึงเทอะทะกว่า ตัวเรือนของตัวปรับแบบแมนนวลมีขนาดกะทัดรัดและเรียบง่าย โดยพื้นฐานแล้วเป็นเพียงการหล่อรอบๆ เฟืองตัวหนอน โดยทั่วไปแล้วจะมีตัวเรือนของตัวปรับอัตโนมัติ ใหญ่ขึ้น 50–75% ในส่วนของเฟืองตัวหนอน ซึ่งมักจะเป็นรูปสี่เหลี่ยมผืนผ้าหรือวงรีโดยประมาณในหน้าตัด เทียบกับรูปทรงที่เพรียวบางกว่าของยูนิตแบบแมนนวล

ขนาดและความลึกของสลักเกลียวหกเหลี่ยม

โดยทั่วไปแล้วสลักเกลียวปรับบนตัวปรับระยะหย่อนอัตโนมัติจะฝังเข้าไปในตัวเรือนเล็กน้อยหรือป้องกันด้วยปลอกปลด แทนที่จะเปิดออกจนสุด ขนาดฐานสิบหกทั่วไปคือ 3/4" บนหน่วย Haldex , 9/16" บนหน่วย Meritor ส่วนใหญ่ และ 5/8" บนยูนิต Gunite . เมื่อใช้ตัวปรับแบบแมนนวล สลักเกลียวจะถูกเปิดออกจนสุดโดยไม่มีฮาร์ดแวร์ล้อมรอบ

การหล่อเครื่องหมายและการประทับตรา

ตัวปรับระยะหย่อนอัตโนมัติส่วนใหญ่จะมีชื่อหรือโลโก้ของผู้ผลิตหล่ออยู่ในตัวเรือนตัวปรับโดยตรง พร้อมด้วยหมายเลขชิ้นส่วน ความยาวแขน และมักมีลูกศรทิศทางการติดตั้ง เครื่องหมายทั่วไป ได้แก่ "HกLDEX" "MERITOR" "GUNITE" "BENDIX" หรือรหัสชิ้นส่วนที่เป็นตัวเลข เช่น คำนำหน้า "MGM" หรือ "HB" ตัวปรับแบบแมนนวลจากการดำเนินการผลิตเก่าๆ มักจะไม่มีเครื่องหมายหรือมีรหัสการหล่อเพียงเล็กน้อยเท่านั้น

คู่มือการระบุแบรนด์โดยแบรนด์สำหรับตัวปรับหย่อนอัตโนมัติ

ผู้ผลิตรายใหญ่แต่ละรายมีสัญญาณภาพที่สอดคล้องกันในกลุ่มผลิตภัณฑ์ตัวปรับระยะหย่อนอัตโนมัติของตน การรู้สิ่งเหล่านี้จะทำให้การระบุตัวตนเร็วขึ้น โดยเฉพาะในสภาพสกปรกหรือมีแสงน้อยใต้ท้องรถ

ตัวปรับระยะหย่อนอัตโนมัติ Haldex

Haldex เป็นหนึ่งในแบรนด์ที่มีการใช้งานอย่างกว้างขวางที่สุดในกองยานพาหนะในอเมริกาเหนือ ตัวปรับอัตโนมัติสามารถระบุได้โดย:

• ที่มีความโดดเด่น คอปลดแบบดึง มีพื้นผิวด้ามจับเป็นสันล้อมรอบสลักเกลียวหกเหลี่ยม 3/4"
• "HALDEX" หล่อด้วยอักษรนูนบนตัวตัวปรับ
• ตัวเสื้อเฟืองตัวหนอนค่อนข้างเป็นรูปสี่เหลี่ยมผืนผ้าและมีมุมโค้งมน
• ความยาวแขนตั้งแต่ 5.5" ถึง 6.5" ประทับหรือหล่อใกล้รูสลักปิ๊น
• ข้อต่อจาระบี (zerk) ที่ปลายตัวเรือนเฟืองตัวหนอน โดยทั่วไปจะเป็นเกลียว 1/4"-28

ตัวปรับ Haldex นั้นพบได้ทั่วไปใน Freightliner, Volvo และเพลารถพ่วงหลายแบบ รวมถึงจาก Hendrickson และ Dana

Meritor (Rockwell) ตัวปรับระยะหย่อนอัตโนมัติ

ตัวปรับระยะหย่อนอัตโนมัติของ Meritor สามารถระบุได้โดย:

• A ปุ่มกดด้านข้าง บนตัวเรือนเฟืองตัวหนอน — นี่คือตัวระบุ Meritor ที่โดดเด่นที่สุด
• "MERITOR" หรือ "ROCKWELL" หล่อเข้าไปในตัวเรือน (หน่วยการผลิตเก่าๆ มักอ่านว่า "ROCKWELL")
• A โบลท์ปรับหกเหลี่ยม 9/16" , ฝังเข้าไปที่หน้าตัวเรือนเล็กน้อย
• ตัวเสื้อเฟืองตัวหนอนที่มีรูปทรงวงรีมากกว่าเมื่อเทียบกับโปรไฟล์ Haldex แบบกล่อง
• พบได้ทั่วไปในรถบรรทุก Peterbilt, Kenworth, International และ Mack

ตัวปรับระยะหย่อนอัตโนมัติ Gunite

ตัวปรับ Gunite (ปัจจุบันเป็นส่วนหนึ่งของตระกูล Accuride) มีอยู่ทั่วไปในรถพ่วงและรถโดยสารสาธารณะรุ่นเก่า เครื่องหมายระบุตัวตนได้แก่:

• A กลไกการปลดปลอกคอแบบดึง ซึ่งมีแนวคิดคล้ายกับ Haldex แต่มีโปรไฟล์ที่แตกต่างกันเล็กน้อย ซึ่งมักมีรูปทรงกระบอกมากกว่า
• “GUNITE” หล่อบนตัวถัง บางครั้งมีหมายเลขชิ้นส่วนขึ้นต้นด้วย “ASA”
• A สลักเกลียวหกเหลี่ยม 5/8" ในหลายแอพพลิเคชั่น
• ความรู้สึกของเฟืองตัวหนอนที่แข็งอย่างเห็นได้ชัดเนื่องมาจากค่าเผื่อภายในที่แคบกว่า - มักเข้าใจผิดว่าเป็นตัวปรับที่ยึดไว้ในการเผชิญหน้าครั้งแรก

ตัวปรับระยะหย่อนอัตโนมัติของ Bendix

ตัวปรับ Bendix ปรากฏบ่อยที่สุดบนรถโรงเรียนและรถบรรทุกขนาดกลาง สามารถระบุได้โดย:

• "BENDIX" หรือ "BW" หล่อบนตัวเรือน
• A ดึงคอเสื้อออก ผิวสัมผัสเรียบ (ไม่เป็นลาย) — ความรู้สึกสัมผัสแตกต่างจาก Haldex เล็กน้อย
• ตัวเสื้อมีขนาดกะทัดรัดกว่าเมื่อเปรียบเทียบกับหน่วย Meritor หรือ Haldex ที่มีความยาวแขนเท่ากัน
• มักจับคู่กับส่วนประกอบเบรกฐานราก Bendix บนเพลาเดียวกัน

ตัวปรับหย่อนอัตโนมัติกับแบบแมนนวล: การเปรียบเทียบแบบเคียงข้างกัน

ตารางด้านล่างสรุปความแตกต่างด้านภาพและการทำงานที่สำคัญระหว่างตัวปรับระยะหย่อนแบบอัตโนมัติและแบบแมนนวล ซึ่งมีประโยชน์สำหรับการอ้างอิงอย่างรวดเร็วเมื่อทำการตรวจสอบภายใต้อุปกรณ์ที่ไม่คุ้นเคย:

วิธีการยืนยันประเภทเมื่อการตรวจด้วยสายตายังสรุปไม่ได้

ในสภาพร้านค้าจริง ตัวปรับระยะหย่อนมักมีคราบสกปรกจากถนน จาระบี และสนิมเกาะอยู่ เครื่องหมายการหล่ออาจไม่สามารถอ่านได้ และกลไกการปลดอาจถูกบดบัง เมื่อเกิดเหตุการณ์เช่นนี้ ให้ใช้วิธีการยืนยันเพิ่มเติมเหล่านี้:

การทดสอบประแจ

ติดตั้งประแจที่ถูกต้องกับสลักเกลียวปรับ และใช้แรงหมุนทวนเข็มนาฬิกาปานกลางโดยไม่ต้องกดปุ่มหรือดึงปลอกหุ้มใดๆ บนตัวปรับระยะหย่อนอัตโนมัติ สลักเกลียวจะ ต่อต้านหรือไม่เคลื่อนไหวเลย — คลัตช์ภายในป้องกันการหลุดออกโดยไม่ต้องปลดล็อค เมื่อใช้ตัวปรับแบบแมนนวล สลักเกลียวจะหมุนโดยใช้ประแจตามปกติ เป็นการทดสอบที่เชื่อถือได้ซึ่งใช้เวลาประมาณ 5 วินาที และไม่จำเป็นต้องทำความสะอาดตัวปรับ

ตรวจสอบวันที่ผลิตยานพาหนะ

ป้ายหมายเลขประจำรถ (VIN) ที่วงกบประตูหรือด้านนอกห้องโดยสารจะบอกวันที่ผลิต ถ้ารถถูกสร้างขึ้น หลังเดือนตุลาคม 2537 กฎหมายของรัฐบาลกลางกำหนดให้มีตัวปรับการหย่อนอัตโนมัติ ซึ่งจะทำให้การระบุตัวตนของคุณแคบลงอย่างมาก หากเป็นรถบรรทุกหลังปี 1994 และผู้ปรับไม่มีกลไกการปลดที่ชัดเจน แสดงว่ามีการเปลี่ยนแปลงบางอย่างหรือติดตั้งไม่ถูกต้อง และจำเป็นต้องได้รับการตรวจสอบเพิ่มเติม

ค้นหาหมายเลขชิ้นส่วน

หากคุณสามารถอ่านหมายเลขชิ้นส่วนใดๆ จากตัวเรือนตัวปรับ แม้เพียงบางส่วนก็ตาม ให้อ้างอิงโยงกับแค็ตตาล็อกของผู้ผลิต Haldex, Meritor และ Bendix ล้วนรักษาฐานข้อมูลชิ้นส่วนออนไลน์ คำนำหน้าหมายเลขชิ้นส่วนของ "MGM-" โดยทั่วไปหมายถึง Meritor, "90-" หรือ "HA-" นำหน้าหมายถึง Haldex และ "ASA" ในตำแหน่งใดๆ ยืนยันว่าเป็นตัวปรับความหย่อนอัตโนมัติโดยไม่คำนึงถึงยี่ห้อ แคตตาล็อกชิ้นส่วนและอุปกรณ์รถบรรทุกของ O'Reilly, FleetPride และรถบรรทุกหลายรายการยังอ้างอิงโยงตัวเลขเหล่านี้ด้วยการกำหนด ASA ที่ชัดเจนเทียบกับการกำหนดด้วยตนเอง

ศึกษาแท็กข้อมูลจำเพาะเบรกของยานพาหนะ

รถบรรทุกและรถพ่วงหลายคันมีแท็กข้อมูลจำเพาะเกี่ยวกับเบรกที่ตรึงหรือยึดไว้กับโครงรถใกล้กับเพลาล้อหลังหรือภายในวงกบประตู แท็กนี้แสดงรายการขนาดห้องเบรก ความยาวแขนตัวปรับ และประเภทตัวปรับ แท็กที่อ่านว่า "ASA" หรือ "Auto Slack" ถือเป็นข้อสรุป หากไม่มีแท็ก ซึ่งพบได้ทั่วไปในรถพ่วงรุ่นเก่า ให้ใช้วิธีการตรวจสอบทางกายภาพด้านบน

การระบุตัวปรับหย่อนอัตโนมัติที่ทำงานผิดปกติ

การระบุตัวปรับระยะหย่อนอัตโนมัติไม่ได้เป็นเพียงการแยกความแตกต่างจากตัวปรับแบบแมนนวลเท่านั้น แต่ยังหมายถึงการรับรู้เมื่อตัวปรับอัตโนมัติไม่สามารถทำงานได้อีกด้วย ตัวปรับระยะหย่อนอัตโนมัติที่ชำรุดเป็นหนึ่งในสาเหตุที่พบบ่อยที่สุดของการละเมิดเบรกเมื่อไม่ใช้งานในอเมริกาเหนือ ซึ่งมีส่วนสำคัญในการอ้างอิงที่เกี่ยวข้องกับเบรกระหว่างการตรวจสอบ CVSA แบบฉับพลัน

สัญญาณว่าตัวปรับอัตโนมัติไม่ปรับเอง

• จังหวะก้านกระทุ้งเกินขีดจำกัดที่กฎหมายกำหนด ที่แอปพลิเคชันบริการ 90 psi — สำหรับห้องมาตรฐาน Type 30 ขีดจำกัดนั้นอยู่ที่ 2.0 นิ้ว สิ่งใดก็ตามที่เกินนั้นเมื่อเบรกซึ่งควรจะปรับอัตโนมัตินั้นเป็นตัวบ่งชี้ความผิดปกติ
• โรคหลอดเลือดสมองคือ เติบโตอย่างต่อเนื่อง การตรวจสอบอย่างต่อเนื่องโดยไม่มีการเปลี่ยนซับใน ตัวปรับอัตโนมัติที่แข็งแรงจะรักษาระยะชักให้อยู่ในช่วงสม่ำเสมอเมื่อซับในสึกหรอ — โดยจะไม่ยอมให้มีการเคลื่อนตัวทีละน้อย
• ตัวปรับ กระชับมากเกินไป หลังจากการเบรกทำให้ล้อลากหรือล็อคที่ความเร็วต่ำ สิ่งนี้บ่งชี้ว่าอุ้งเท้าหมุนแรงเกินไป ซึ่งมักเกิดจากสปริงคลัตช์ชำรุดหรือสึกหรอ
• น็อตเฟืองตัวหนอน หมุนได้อย่างอิสระโดยไม่ต้องปล่อย — หมายถึงคลัตช์ภายในเสื่อมสภาพ และตัวปรับทำงานอย่างมีประสิทธิภาพเหมือนกับชุดเกียร์ธรรมดาที่ไม่อยู่ในตำแหน่ง
• หลักฐานทางสายตาของ ที่อยู่อาศัยแตกหรือหัก แขนงอ หรือสลักเคลวิสที่มีระยะยื่นด้านข้างมากกว่า 1/8" สิ่งเหล่านี้จะทำให้ตัวปรับไม่ทำงาน ไม่ว่ากลไกคลัตช์จะอยู่ในสภาพสมบูรณ์หรือไม่ก็ตาม

กฎระเบียบ FMCSA ห้ามมิให้มีการชดเชยตัวปรับระยะหย่อนอัตโนมัติที่ล้มเหลวโดยการปรับด้วยตนเอง ภายใต้ 49 ซีเอฟอาร์ 393.53(b) หากตัวปรับอัตโนมัติจำเป็นต้องมีการแทรกแซงด้วยตนเองซ้ำๆ เพื่อให้อยู่ภายในขีดจำกัดระยะชัก จะต้องเปลี่ยนตัวปรับใหม่ — ไม่ใช่ทำการปรับใหม่ นี่เป็นปัญหาการปฏิบัติตามข้อกำหนด ไม่ใช่แค่การตั้งค่าการบำรุงรักษา

ความยาวแขนของตัวปรับหย่อนอัตโนมัติ: วิธีอ่านและตรวจสอบ

ความยาวแขนเป็นข้อกำหนดที่สำคัญซึ่งจะถูกประทับหรือหล่อลงบนตัวปรับระยะหย่อนอัตโนมัติทุกตัว โดยวัดจาก ศูนย์กลางของเพลาลูกเบี้ยว S เจาะไปที่ศูนย์กลางของรูสลักเคลวิส . การวัดนี้จะกำหนดข้อได้เปรียบเชิงกลที่ตัวปรับให้ และจะต้องตรงกับข้อกำหนดเบรกของยานพาหนะ

ความยาวแขนทั่วไปในกองเรืออเมริกาเหนือ:

• 5.5 นิ้ว — พบมากที่สุดบนเพลาบังคับเลี้ยวและเพลาขับที่เบากว่าบางรุ่น
• 6.0 นิ้ว — เป็นมาตรฐานสำหรับเพลาขับตามกันและเพลารถพ่วงส่วนใหญ่
• 6.5 นิ้ว — ใช้กับเพลารถพ่วงสำหรับงานหนักและเพลารถพ่วงแบบพิเศษบางรุ่นที่มีห้องเบรกขนาดใหญ่ขึ้น

โดยทั่วไปความยาวของแขนจะประทับใกล้กับปลายรูสลักปิ๊นของแขนเป็นตัวเลขเช่น "5.5" "6" หรือ "6-1/2" ในบางหน่วย Meritor มันจะปรากฏเป็นการหล่อแบบยกขึ้นแทนที่จะเป็นหมายเลขประทับตรา เมื่อเปลี่ยนตัวปรับระยะหย่อนอัตโนมัติ ตัวเปลี่ยนจะต้องตรงกับความยาวแขนเดิมทุกประการ โดยใช้แขนขนาด 5.5 นิ้วโดยระบุขนาด 6 นิ้วไว้ จะช่วยลดแรงบิดในการเบรกได้ประมาณ 8.3% ซึ่งเป็นการลดแรงหยุดที่วัดได้และอาจเป็นอันตรายได้

การวางแนวการติดตั้ง: ตัวปรับหย่อนอัตโนมัติสำหรับมือขวาและมือซ้าย

มีการส่งตัวปรับระยะหย่อนอัตโนมัติ ซึ่งหมายความว่าได้รับการออกแบบมาสำหรับด้านซ้าย (ด้านคนขับ) หรือด้านขวา (ด้านผู้โดยสาร) ของเพลา การติดตั้งตัวปรับมือผิดจะทำให้คลัตช์ภายในทำงานสวนทางกับทิศทางการเบรกแทนที่จะทำงานตามทิศทางดังกล่าว ส่งผลให้ ตัวปรับจะคลายแทนที่จะขันแน่นขณะเบรก — โหมดความล้มเหลวที่เป็นอันตรายซึ่งอาจไม่ชัดเจนในทันทีระหว่างการตรวจสอบแบบคงที่

วิธีระบุมือที่ถูกต้อง:

• มองหาอัน ลูกศรหรือเครื่องหมาย "R" / "L" หล่อหรือประทับตราบนตัวปรับ ตัวปรับ Haldex และ Meritor หลายตัวกำหนดทิศทางการหมุนเพลาลูกเบี้ยวหรือมีการกำหนดซ้าย/ขวาอย่างชัดเจน
• ตัวปรับบางตัวอยู่ สากล (ไม่ใช่มือ) — พวกเขาทำงานทั้งสองด้าน สิ่งเหล่านี้ระบุได้จากการไม่มีเครื่องหมาย L/R และตามคำอธิบายหมายเลขชิ้นส่วนที่มี "สากล" หรือ "ไม่ใช้งาน"
• หากมีข้อสงสัย ให้ตรวจสอบข้อมูลจำเพาะเบรกของ OEM สำหรับเพลา ข้อมูลจำเพาะจะระบุว่าจำเป็นต้องใช้ตัวปรับแบบใช้มือหรือแบบสากล และหากใช้ด้วยมือ จะใช้หมายเลขชิ้นส่วนแต่ละด้านด้านใด

ตัวปรับระยะหย่อนอัตโนมัติที่ติดตั้งบนยานพาหนะโดยไม่ได้ตั้งใจอาจผ่านการตรวจสอบแบบคงที่ เนื่องจากเฟืองตัวหนอนและตัวเรือนดูถูกต้อง — ความล้มเหลวจะเกิดขึ้นเฉพาะในระหว่างการทดสอบแบบไดนามิกหรือเมื่อมีการวัดระยะชักหลังจากการใช้เบรกซ้ำๆ และพบว่ามีการเติบโตแทนที่จะคงความสม่ำเสมอ

การระบุตัวปรับระยะหย่อนอัตโนมัติระหว่างการตรวจสอบก่อนการเดินทางหรือ DOT

ในระหว่างการตรวจสอบก่อนการเดินทางหรือการตรวจสอบเบรก DOT อย่างเป็นทางการ ผู้ขับขี่และผู้ตรวจสอบไม่คาดว่าจะทำการรื้อถอนกลไกทั้งหมดเพื่อระบุประเภทตัวปรับ อย่างไรก็ตาม สามารถตรวจสอบได้หลายครั้งจากด้านนอกบ่อล้อ เพื่อยืนยันว่ามีตัวปรับระยะหย่อนอัตโนมัติและทำงานอยู่:

1. การตรวจสอบการมองเห็น: มองผ่านช่องเปิดของล้อ (หรือใช้ไฟฉาย) เพื่อค้นหาแขนปรับระหว่างก้านกระทุ้งช่องลมและเพลาลูกเบี้ยว S ยืนยันว่าคุณมองเห็นตัวเรือนเฟืองตัวหนอนพร้อมปลอกปลดหรือปุ่มที่มองเห็นได้ ซึ่งถือเป็นการยืนยันว่ามีการติดตั้งชุดเกียร์อัตโนมัติแล้ว
2. การวัดจังหวะ: เมื่อใช้ผู้ช่วยที่ใช้แรงดันเบรก 90 psi ให้วัดระยะชักก้านกระทุ้งโดยใช้ไม้บรรทัดหรือเกจวัดระยะเบรก เปรียบเทียบกับขีดจำกัดสำหรับประเภทห้องเพาะเลี้ยงของคุณ ระยะชักภายในข้อมูลจำเพาะที่ไม่มีการปรับด้วยตนเองล่าสุดยืนยันว่า ASA ใช้งานได้
3. การตรวจสอบระยะฟรีสโตรค: เมื่อปล่อยเบรกแล้ว ก้านกระทุ้งก็ควรมี ระยะเคลื่อนที่ฟรี 5/8" ถึง 3/4" ก่อนจะรู้สึกถึงการต่อต้าน นี่คือช่องว่างที่ตัวปรับอัตโนมัติรักษาไว้ ฟรีสโตรกมากเกินไป (เกิน 1 นิ้ว) แสดงว่าปรับน้อยเกินไป ไม่มีฟรีสโตรกแนะนำให้ขันแน่นเกินไปหรือตัวปรับยึด
4. ความสม่ำเสมอของจังหวะหลังการสมัคร: กดและปล่อยเบรก 10 ครั้ง จากนั้นวัดจังหวะ หากระยะชักเปลี่ยนแปลงไปอย่างมาก — โดยเฉพาะอย่างยิ่งถ้าเพิ่มขึ้น — ตัวปรับอัตโนมัติทำงานไม่ถูกต้อง

การตรวจสอบ CVSA ระดับ 1 รวมถึงการตรวจสอบการปรับเบรกในทุกตำแหน่งเบรก ผู้ตรวจสอบจะตรวจวัดระยะชักที่ใช้และเปรียบเทียบกับขีดจำกัดประเภทห้องเพาะเลี้ยง เป็นพาหนะที่มี เบรกไม่ได้ปรับตั้งแต่ 20% ขึ้นไป เผชิญกับคำสั่งหยุดให้บริการ บนรถพ่วงหัวลาก 18 ล้อมาตรฐานที่มีตำแหน่งเบรกบริการ 10 ตำแหน่ง นั่นหมายถึง เบรกที่ปรับไม่ได้เพียง 2 ตัว สามารถทำให้แท่นขุดเจาะทั้งหมดใช้งานไม่ได้

คำถามที่พบบ่อยเกี่ยวกับการระบุตัวปรับระยะหย่อนอัตโนมัติ

ตัวปรับระยะหย่อนอัตโนมัติจะมีลักษณะเหมือนกับแบบแมนนวลหรือไม่ หากไม่มีปลอกปลด

มันไม่น่าเป็นไปได้แต่เป็นไปได้ หากปลอกดึงหลุดออกหรือถูกถอดออก จะยังมองเห็นสลักเกลียวหกเหลี่ยมและตัวเรือนเฟืองตัวหนอนที่อยู่ด้านล่าง แต่สลักเกลียวจะยังคงต้านทานการหมุนโดยไม่มีกลไกการปลด เนื่องจากคลัตช์ภายในไม่เสียหาย การทดสอบประแจ (พยายามหมุนโบลต์ทวนเข็มนาฬิกาโดยไม่มีการปลดใดๆ) จะยังคงพบว่าเป็นชุดอัตโนมัติ แม้ว่าปลอกสวมจะเสียหายก็ตาม

มีตัวปรับระยะหย่อนอัตโนมัติสำหรับระบบดิสก์เบรกลมหรือไม่?

ระบบดิสก์เบรกลมไม่ได้ใช้แขนปรับระยะหย่อนแบบเดิมๆ เลย มีกลไกตัวปรับในตัวในตัวคาลิปเปอร์ ระบบเหล่านี้จะชดเชยการสึกหรอของแผ่นอิเล็กโทรดภายในโดยอัตโนมัติ แต่ส่วนประกอบไม่ได้เรียกว่าตัวปรับความหย่อน แต่จะเรียกว่าตัวปรับการสึกหรอของแผ่นอิเล็กโทรดหรือตัวปรับภายใน เมื่อระบุส่วนประกอบเบรกบนแกนดิสก์เบรก การไม่มีแขนปรับภายนอกเป็นตัวระบุว่าคุณกำลังเผชิญกับระบบดิสก์

จะเป็นอย่างไรหากฉันพบตัวปรับระยะหย่อนแบบแมนนวลบนรถบรรทุกหลังปี 1994?

นี่เป็นปัญหาการปฏิบัติตามข้อกำหนด ภายใต้กฎระเบียบ FMCSA การใช้งาน CMV แบบเบรกอากาศหลังปี 1994 ในการค้าระหว่างรัฐโดยติดตั้งตัวปรับระยะหย่อนแบบแมนนวลถือเป็นสิ่งผิดกฎหมาย ควรนำรถออกจากบริการจนกว่าจะติดตั้งตัวปรับอัตโนมัติที่ถูกต้อง เฟรมบางรุ่นก่อนปี 1994 มีตัวถังหรือห้องโดยสารใหม่ ทำให้เกิดความสับสน โปรดตรวจสอบโดยใช้วันที่ผลิตแผ่น VIN เสมอ แทนที่จะคาดเดาจากรูปลักษณ์ภายนอกของรถ

มีความแตกต่างระหว่างตัวปรับระยะหย่อนแบบ "ปรับเอง" และแบบ "อัตโนมัติ" หรือไม่?

ไม่ — ข้อกำหนดเหล่านี้ใช้สลับกันได้ในอุตสาหกรรม "ตัวปรับระยะหย่อนอัตโนมัติ" "ตัวปรับระยะหย่อนแบบปรับได้เอง" และ "ASA" ล้วนหมายถึงอุปกรณ์ประเภทเดียวกัน: อุปกรณ์ที่รักษาการปรับเบรกอย่างเหมาะสมโดยอัตโนมัติผ่านกลไกก้ามปูและวงล้อหรือคลัตช์ที่เปิดใช้งานระหว่างการใช้เบรกและรอบการปล่อย
